RAM диск, это PCIe диск построенный на базе чипов RAM памяти. Такой диск не может сохранять данные после отключения питания (если не используется поддерживающий аккумулятор), но обладает исключительно высокими скоростями чтения/записи (особенно для случая рандомного доступа), а также имеет неограниченный ресурс. Это важно в задачах, требующих большого количества циклов перезаписи информации, где даже профессиональные SSD диски не выживают долго. Для операционной системы RAM диск должен быть неотличим от SSD или HDD диска и не требовать специальных драйверов или настройки. В отличие от диска, виртуально размещённого в RAM памяти компьютера, где максимальный объём памяти ограничен 128-256 ГБ у лучших материнских плат, RAM диск для PCIe слота, в общем случае, не имеет лимитов объёма и может работать в любой материнской плате с PCIe слотом.
Этот проект начался несколько лет назад в рамках DC программы (*distributed computing – распределённые вычисления). Со временем скорость интернет-соединения выросла и основной проблемой скорости DC стала низкая скорость HDD. SSD частично решали эту проблему, но повышенный износ SSD, вызванный постоянной перезаписью заданий, отталкивал новых пользователей DC сети. Никому не хочется гробить свой недешёвый SSD ради абстрактной цели. Но ресурс и большая скорость записи/чтения с равномерной латентностью очень важны для DC вычислений, где задержка или сбой в каждом сегменте замедляет всю сеть вычислителей.
В этот момент наша команда сформировала образ будущего RAM диска на базе re-fan (*бывшей в употреблении и перепаянной) DDR памяти. Дело в том, что такая память стоит достаточно дёшево – примерно 40 центов за гигабайт для DDR3 – и хорошо доступна в больших количествах. Перепайка, выполненная с соблюдением температурных режимов, не вредит RAM чипам. Такие производители памяти как Kllisre, ZIFEI, TANBASSH, Rasalas etc. используют именно re-fan чипы. Они же установлены в большинстве бюджетных ноутбуков и планшетов Китайских производителей. Использование re-fan позволяет снизить стоимость конечного устройства до приемлемых значений без потери его характеристик или надёжности.
Вторым очевидным условием было то, чтобы будущий диск работал в системе также, как HDD или SSD диск и был бы полностью совместим с операционной системой и программными продуктами. Поэтому за основу был взят чип Silicon Motion SM2262EN. Этот чип поддерживает PCIe x4, NVME 1.3, собственную DDR память для буферизации и 8 каналов NAND/TLC памяти. Благодаря этому он может использовать всю доступную скорость PCIe x4 не теряя её.
Первая проблема таилась в том, что интерфейсы NAND и DDR памяти очень сильно отличаются и просто так подключить DDR вместо NAND не получится.
Вторая проблема была в том, что длина дорожек между DDR чипом и SM2262EN не может быть бесконечной. А чтобы набрать объём в 1 TB нам потребуется 256 чипов DDR памяти по 4GB каждый.
Напрашивалось использование FPGA в роли промежуточного звена между SM2262EN и DDR, но третья проблема состояла в том, что HMC FPGA не может адресовать такое количество чипов DDR памяти (данный диск возможен в версиях от 128 гигабайт до 2 терабайт).
Я не буду тратить ваше время на историю наших поисков, но, в итоге, мы пришли к архитектуре с четырьмя FPGA, равномерно распределёнными по плате, каждая из которых подключена к двум банкам по 32 чипа DDR и программно имитирует работу двух NAND чипов каждая.
Благодаря этому решению SM2262EN не видит трюка и работает с памятью также, как с NAND чипами. Длины дорожек между FPGA и самым дальним DDR чипом в банке находятся в рамках допустимого и их импедансы могут быть согласованы, используя резисторы и DCI (*Digitally Controlled Impedance) технологию. Большая площадь 12-и слойной платы и изобилие свободного места позволило нам сократить множество пассивных компонентов используя межслойную ёмкость и сопротивление самих проводников. Данные решения тщательно обкатывались в HyperLynx и позже подтвердили работоспособность в прототипе. Пример такой трассировки изображён на рис. ниже.
Дополнительно на плате установлены управляемые источники питания (PIMC) и система загрузки с двумя чипами памяти BIOS, содержащими битстримы и настроечную информацию. Два чипа установлены из соображений надёжности. Также диск имеет индикатор нагрузки и семисегментный индикатор, на который выводятся статусы работы диска, коды самодиагностики и ошибок. Этот маленький помощник позволит оперативно диагностировать диск и выявлять проблемы. Ниже показан проект печатной платы и изготовленные образцы:
Тестирование диска показало скорость чтения/записи на уровне 7000/6000 МБ/с соответственно, что является пределом для PCIeX4 gen 4 и приближается к пределу скорости DDR3 памяти (см. скриншот из этого видео).
Особенно примечательны результаты тестов RND4K Q32T16 и Q1T1 – такая скорость достигается за счёт особенностей работы банка памяти DDR чипов, представляющего собой виноградную гроздь из носителей малого объёма, что позволяет работать с ними параллельно и одновременно, в отличие от одного единственного NAND чипа. Нам не известны SSD диски, способные показать сравнимую скорость в таких тестах.
На рисунке ниже показаны основные элементы управления DDRAM диском. Это индикатор нагрузки, дисплей и кнопка самотеста. После нажатия данной кнопки диск отключает весь обмен по PCIe и запускает тестирование всех своих элементов, включая чипы памяти. Все данные на диске будут уничтожены при этом. В течение теста индикатор показывает номер тестируемого банка памяти. Если тест пройден, индикатор покажет P = passed. В противном случае будет отображён код ошибки. Для удобства пользователя таблица расшифровки кодов ошибок нарисована на плате диска справа от индикатора. Во время работы индикатор мигает десятичной точкой с частотой 2 Гц. Это является признаком нормальной работы всех систем диска.
С обратной стороны платы диска установлены чипы DDR памяти, накрытые радиатором. Радиатор необходим, т.к. чипы установлены очень плотно и снизу дополнительно подогреваются чипами FPGA и другими элементами устройства. Радиатор не только отводит лишнее тепло, но также выравнивает нагрев различных участков платы диска, что исключает перекос характеристик DDR чипов вызванный неравномерным нагревом. Использован сухой термоинтерфейс на базе термопрокладки от 3M.
Для снижения механической нагрузки на PCIe разъём и упрощения установки диска в материнскую плату диск имеет выступ на плате, опирающийся на край разъёма. При необходимости этот выступ можно отломать, для этого предусмотрена линия разлома из просверленных в ряд отверстий. Однако, мы пока не встречали материнскую плату, где он бы мешал.
Во время ресурсных испытаний диск отработал 200 часов непрерывно под максимальной нагрузкой и чередующимися операциями чтения/записи. Никаких изменений в характеристиках диска отмечено не было. Ниже можно увидеть видео тестирования скорости:
Сейчас мы тестируем прототип RAM диска, использующего два чипа SM2262EN параллельно и работающего в слоте x8. Ожидаемо, скорость выросла вдвое.
Комментарии (194)
kolu4iy
14.07.2021 17:19+13Не знаю зачем, но shut up and take my money!
Hlad
15.07.2021 08:23+4Подозреваю, что это устройство разрабатывалось для майнинга Chia. Но Chia фактически загнулась до завершения разработки, и поэтому приходится обходиться мутными формулировками при ответе на вопрос «зачем?»
Хотя по дешёвке такую фигню даже я купил бы: например, чтобы иногда ставить на неё тяжелые игрухи.
zartarn
15.07.2021 09:08К сожалению у них на сайте нет даже подписки на какую нибудь рассылку, чтоб узнать о том что оно появилось в продаже. :(
ZyXI
16.07.2021 01:01Устройство выглядит как отличное место для хранения какого‐нибудь кеша. Если бы у меня была такая штука, я бы стал смотреть, не могу ли я использовать её в качестве кеширующего устройства для моего RAID5 (с помощью bcache) (с кешированием только чтений, конечно) или даже дополнительно включить в состав RAID1 массива, в котором у меня находится / (по сути тот же кеш, только с гарантией, что mdadm скопирует туда все данные).
emashev
17.07.2021 16:57У нас была большая БД, которую приходилось восстанавливать из бекапа ежедневно, проверять целостность, создавать версии с деперсонализацией и расскатывать потом по разным стендам. Причем, весь процесс занимал почти 20 часов. ССД работали на пределе своих возможностей, такая штука ускорила бы процесс.
VaalKIA
14.07.2021 17:53Почему скорость на 4Кб, просела вдое?
Hisoka
14.07.2021 20:03+4Потому что увеличилось соотношение количества служебной информации к полезной.
JerleShannara
14.07.2021 21:08+1Потому, что DDR эффективна тогда, когда чтение/запись идёт большими burst запросами.
DistortNeo
14.07.2021 23:00Burst-запрос для DDR-3 имеет длину в 8 слов (16 байт). Если мы читаем блоками по 4 КБ, то это сразу становится последовательным доступом.
vanxant
14.07.2021 23:47+4Не, с этим нормально. Просто страница ддр имеет размер 8к, а не 4к, а переключение страниц стоит дорого.
DistortNeo
15.07.2021 11:44Полнейшая чушь. Это справедливо, если мы читаем по 16 байт из случайных страниц. Но мы только один раз переключаемся на страницу и вычитываем её последовательно.
Задача для самостоятельной работы: найдите, сколько тактов занимает активация строки, а дальше посчитайте, какую долю времени занимает активация строки в бенчмарке. Если всё так, как вы пишете, то переключение страниц должно занимать около 300-500 нс, в реальной памяти это значение на порядок меньше.
Так что снижение скорости при работе блоками по 4К объясняется только логикой работы контроллера, который считает, что работать с флеш-памятью.
vanxant
15.07.2021 13:44Ну разберитесь как работает ддр память.
Сами ячейки драм не стали сильно быстрее со времён 286-ых. Ну да, снизили напряжение с 5В до 1.7 (в ддр3), вот в три раза рост. Ну что-то схемотехникой добавили. Итого реальная частота ячеек 66 - 100 МГц.
При открытии страницы память считывает во внутренний кэш (ну ок, линейку операционников) страницу (строку) размером 8К целиком. При закрытии страницы - обязательно записывает эти 8К обратно, потому что конденсаторы при чтении разрядились, и в них пусто. И только после этого может открыть другую страницу. Сколько там тайминги у конкретно этой ддр? 21? 23? Тут возможно ещё и чипы "разнокалиберные", поэтому тайминги по самому медленному стоят. Итого на лишнее переключение страницы, т.е. на открыть-закрыть-открыть, уходит грубо 65-70 тактов. Вычитать из кэша открытой страницы 4К на двойной скорости при 4 каналах это ... тоже 64 такта.
Просто уж очень подозрительно падает производительность ровно в два раза при переходе от 1М блоков (где читаются 8К страницы целиком) к 4К блокам.
DistortNeo
15.07.2021 14:17Сколько там тайминги у конкретно этой ддр? 21? 23?
Тайминги считаются относительно частоты шины (до 1000 МГц, а не 100 МГц).
Итого на лишнее переключение страницы, т.е. на открыть-закрыть-открыть, уходит грубо 65-70 тактов. Вычитать из кэша открытой страницы 4К на двойной скорости при 4 каналах это… тоже 64 такта.
Нет, канал в данном случае один. И вычитать 4К — это 512 тактов. Теперь понимаете, что переключение страниц здесь никакой роли не играете?
Просто уж очень подозрительно падает производительность ровно в два раза при переходе от 1М блоков (где читаются 8К страницы целиком) к 4К блокам.
А вам не кажется, что это банально связано с тем, что контроллер думает, что работает с флеш-памятью? И какие внутри него используются алгоритмы — а чёрт его знает.
vanxant
15.07.2021 14:24Нет, канал в данном случае один
А вы на картинки точно смотрели?каждая из которых подключена к двум банкам по 32 чипа DDR
Т.е. тут ширина шины 256 бит, а не 64, что эквивалентно 4 каналам.вычитать 4К — это 512 тактов
Нет, за такт передается 16 байт, ибо ддрDistortNeo
15.07.2021 14:40Т.е. тут ширина шины 256 бит, а не 64, что эквивалентно 4 каналам.
Интересно, из каких соображений вы сделали вывод о ширине шины? То, что она подключена к двум банкам по 32 чипа, ещё не означает, что работа осуществляется со всеми чипами одновременно.
К тому же, в тексте явно написано:
Тестирование диска показало скорость чтения/записи на уровне 7000/6000 МБ/с соответственно, что является пределом для PCIeX4 gen 4 и приближается к пределу скорости DDR3 памяти
Из чего следует, что речь идёт о скорости, эквивалентной одному каналу.
Нет, за такт передается 16 байт, ибо ддр
16 байт относительно Clock Rate, либо 8 байт относительно Transfer Rate.
Если тайминги считаются относительно Clock Rate, тогда да, ошибся — 256 тактов на передачу 4К данных.В любом случае: прочитать 8K без переключения страниц будет 512 тактов + 1 переключение (70 тактов) + ещё небольшой оверхед (CL там всякие), а прочитать 2 раза по 4K — те же 512 тактов + 2 переключения + двойной оверхед. То есть около 600 тактов против около 700 тактов. Это уже не в полтора раза разница.
Вообще, как мне кажется, узким местом может являться ещё и использование встроенной памяти в самом контроллере.
EmbeNewsMaker Автор
16.07.2021 01:38Не сложно гуглятся статьи эпохи ДДР3 с тестами виртуальных рам дисков прямо в оперативе. И везде просадка на 4к.
https://www.foxnews.com/tech/faster-than-an-ssd-how-to-turn-extra-memory-into-a-ram-disk https://kuharbogdan.com/stati-po-1s/1s-na-ram-diske-chast-2-testyi/amp/
DistortNeo

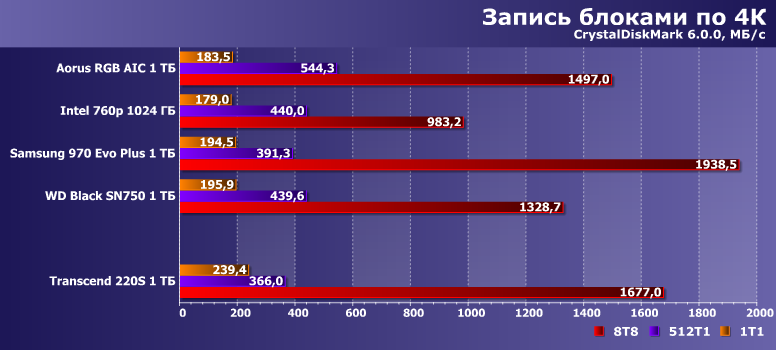

16.07.2021 02:53+1И везде просадка на 4к.
