Разбираем восемь параметров, по которым VRLA‑аккумулятор сообщает о своей близящейся смерти за месяцы до отказа, почему ни один из них не виден при замере напряжения раз в квартал, и как продлить срок жизни аккумуляторов с помощью системы мониторинга АКБ SystemeBMU.

Ситуация: пятница, 23:47. В серверной моргает свет. ИБП переходит на батареи, все штатно… А через 40 секунд он рапортует «Low battery», и стойки начинают гаснуть одна за другой.

Утром разбор полетов. В журнале: при последней проверке месяц назад все батареи показали 12,8 В. Самотестирование ИБП пройдено. В паспорте у АКБ срок службы 10 лет, стоят они четвертый год. Все было в норме.

Только вот не было.

Мы в Systeme Electric много лет занимаемся системами бесперебойного питания и мониторингом инженерной инфраструктуры ЦОД. Такие истории для нас не редкость и не невезение. Это физика. Свинцово‑кислотная батарея деградирует по механизмам, которые не видны ни при разовом замере напряжения, ни при самотесте ИБП. Ниже по порядку разбираем, что происходит у АКБ внутри, какие параметры об этом говорят, где каждый из них «срабатывает» на реальном объекте и как их контролировать.

Часть 1. Аккумулятор — это не бак с электричеством

Самая частая ошибка — считать свинцово‑кислотную батарею баком: залили энергию, поставили, ждем. На деле это — электрохимический реактор, который работает всегда: при заряде, при разряде, на подзаряде (float) и даже на складе.

Внутри две группы пластин: свинец (Pb) на отрицательном электроде и диоксид свинца (PbO₂) на положительном. Между ними серная кислота. В VRLA‑батареях она связана в стекловолоконном сепараторе (AGM) или в геле (GEL). При разряде обе пластины превращаются в сульфат свинца (PbSO₄), при заряде восстанавливаются обратно. Пока реакция честно ходит туда‑обратно, батарея жива. Проблемы начинаются, когда что‑то сдвигает ее в одну сторону.

Напряжение на клеммах АКБ в состоянии покоя — как фото в паспорте. Вроде похоже, но о здоровье ничего не говорит.

Напряжение разомкнутой цепи определяется в первую очередь концентрацией электролита, то есть уровнем заряда. Емкость же — сколько активной массы еще способно участвовать в реакции и насколько хорошо до нее доходит ток. Батарея с наполовину разрушенной решеткой может быть полностью заряжена и показывать прекрасные 12,8 В. А под нагрузкой 100 А она за минуту проваливается до 10,5 В.

Четыре главных механизма деградации

1. Коррозия положительной решетки. Решетка — свинцовый «скелет» пластины, на который нанесена активная масса. На подзаряде она медленно окисляется. Продукт коррозии занимает больший объем, чем металл: решетка «растет», трескается и теряет контакт с активной массой.

Аналогия: арматура в бетоне, которую ржавчина разрушает изнутри. Для VRLA в буферном режиме это основной механизм, который и определяет срок службы.

2. Сульфатация пластин. PbSO₄ при разряде образуется всегда, это нормально. Ненормально, когда батарея долго живет недозаряженной: мелкие кристаллы перекристаллизовываются в крупные, плотные и плохо растворимые. Они выпадают из реакции и закрывают активную поверхность. Аналогия: накипь в чайнике — сначала образуется налет, потом он преобразуется в камень.

3. Осыпание активной массы. Каждый цикл «разряд — заряд» — это изменение объема активной массы. Пористая структура рыхлеет и отваливается, рабочая площадь пластин уменьшается.

4. Тепловой разгон. На постоянном напряжении подзаряда ток растет с температурой. Больше тока — больше тепла, больше тепла — еще больше растет ток. Если отвод тепла не справляется, процесс разгоняется сам: вздутие, выход газа, в худшем случае разрушение и возгорание.

Вокруг них — «свита»: высыхание электролита при перезаряде (в VRLA воду не долить, потерянная вода — это потерянный ресурс), старение сепараторов и клапанов, коррозия клемм и межблочных перемычек.

Все эти процессы идут параллельно, подстегивают друг друга и почти не видны при измерении напряжения покоя. Зато каждый оставляет след в конкретных параметрах. Пройдемся по ним по очереди.

Часть 2. Восемь параметров, по которым батарея сообщает о проблеме

Параметр 1. Напряжение каждого блока: перезаряд и недозаряд

Напряжение подзаряда — тонкая настройка. Для типовой VRLA это порядка 2,25–2,30 В на элемент при 20–25°C, то есть 13,5–13,8 В на 12-вольтовый блок. Шаг в сторону — и запускается один из двух механизмов.

• Перезаряд: напряжение выше нормы → ускоренное окисление свинца → коррозия положительной решетки. Попутно усиливается разложение воды: газ уходит через клапан, электролит сохнет, растет нагрев.

• Недозаряд: напряжение ниже нормы или батарея долго не восстанавливается после разряда → крупные кристаллы PbSO₄ → сульфатация.

По отраслевым оценкам, систематический выход за коридор в любую сторону сокращает срок службы АКБ на 30–50%.

Где это срабатывает на объекте:

• выпрямитель ИБП настроили «чуть повыше, чтобы быстрее заряжалось»;

• нет температурной компенсации подзаряда или ее датчик висит не там, где батареи (об этом — в разделе про температуру);

• напряжение подзаряда задается на всю линейку, а делится между блоками неравномерно. Это самый коварный пункт. ИБП видит, что на линейке из 40 блоков ровно 545 В, и считает, что все в порядке. А внутри один блок сидит на 14,3 В (перезаряд), а три соседа — на 13,2 В (недозаряд).

Последнее нельзя увидеть ни на дисплее ИБП, ни замером на клеммах линейки. Только поблочно.

Что контролировать: напряжение каждого блока и его отклонение от среднего по линейке; пороги предупреждения и аварии по верхней и нижней границе.

Что делать с разбалансом. Здесь мониторинг может не только смотреть, но и вмешиваться — через автобалансировку.

В нашей системе SystemeBMU она устроена так:

• Контроллер периодически опрашивает напряжения всех блоков и для каждого вычисляет степень разбаланса.

• Блоки, напряжение которых выше среднего по линейке, помечаются как требующие балансировки.

• Из них выбираются четыре блока с самым высоким напряжением, и их датчикам уходит команда.

• Датчик в течение минуты разряжает свой блок током 0,2 А, «стравливая» излишек. Цикл повторяется.

Это пассивная балансировка: она не создает энергию из ничего, но не дает «убегающим» блокам сидеть в перезаряде, а напряжению линейки — перераспределяться в пользу недозаряда остальных.

Параметр 2. Температура: главный ускоритель всего

Деградация — это химический процесс, а скорость химических реакций экспоненциально зависит от температуры. Отсюда правило, которое приводят все производители VRLA: каждые +10°C сверх расчетной температуры сокращают срок службы примерно вдвое. Причем расчетный срок, по классификации EUROBAT, задается при 20°C.

Температура бьет по батарее двумя способами.

Хронический перегрев ускоряет коррозию решетки и высыхание. Никакой аварии, просто вы оплатили 10 лет, а получите пять.

Тепловой разгон — критический сценарий. Батарея греется → ее внутреннее сопротивление падает → ток подзаряда растет → температура растет еще быстрее. Как следствие — разрушение пластин, вплоть до мгновенного отказа блока.

Где это срабатывает на объекте:

• «Батарейная за стенкой». Батареи вынесли в отдельное помещение, кондиционирования «вроде хватает», а реально там 28–32°C, летом выше. Никто не замеряет, потому что «там же нет серверов».

• Тесный стеллаж. Блоки стоят вплотную, полки без зазоров, кабели закрывают вентиляционные щели. Блоки в середине стеллажа на 3–5°C теплее крайних — и стареют быстрее.

• Нет термокомпенсации. Производители обычно дают коэффициент порядка −3 мВ/°C на элемент. Для линейки из 40 блоков (240 элементов) это около 0,7 В на градус. Разница в 10°C без компенсации — 7 В «лишнего» напряжения на линейке, то есть перезаряд из параметра 1.

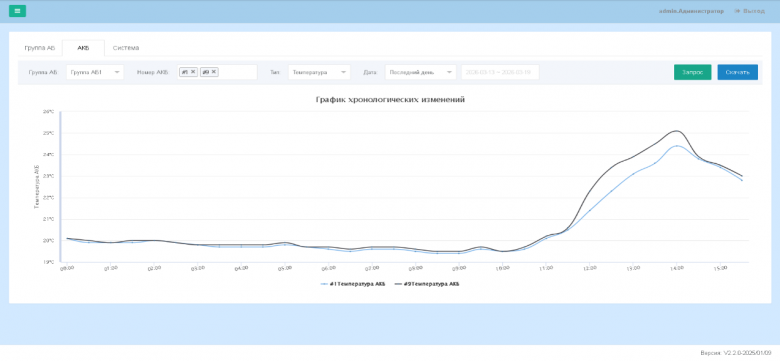

И вот почему температуру нужно мерить у каждого блока. Датчик температуры в помещении показывает среднюю температуру воздуха. Тепловой разгон начинается в одном конкретном блоке. В SystemeBMU термодатчик каждого блока стоит под отрицательной клеммой: через клемму и токоведущие части тепло изнутри блока выходит быстрее всего, поэтому так датчик видит саму батарею, а не воздух вокруг нее.

Что нужно контролировать: абсолютную температуру каждого блока, разницу между блоками в линейке, скорость роста. Пороги предупреждения и аварии по температуре плюс управляющий сигнал через дискретные выходы контроллера (например, на отключение заряда или запуск вентиляции — по логике объекта).

Параметр 3. Внутреннее сопротивление: самый ранний индикатор

Если напряжение — «фото в паспорте», то внутреннее сопротивление — анализ крови. Его рост — прямое следствие трех главных механизмов деградации:

• коррозия решетки ухудшает контакт с активной массой;

• сульфатация закрывает активную поверхность кристаллами‑изоляторами;

• осыпание активной массы уменьшает рабочую площадь.

Каждый из них добавляет сопротивление, и растет оно задолго до того, как батарея перестает держать нагрузку, — обычно за месяцы.

Сопротивление определяет, сколько напряжения батарея «потеряет» под током. Блок с удвоенным сопротивлением при разряде током 100 А проседает заметно сильнее соседей. Это и есть то «внезапное» отключение ИБП раньше расчетного времени.

Немного о стандартизации. IEEE 1 188 рекомендует измерять омические параметры каждого блока ежеквартально и сравнивать их с базовой линией (baseline), снятой при вводе в эксплуатацию. Общая практика, которую дают производители АКБ и измерительного оборудования: рост на 20–25% от базового значения — повод разбираться, на 40–50% — кандидат на замену. Конкретные пороги зависят от типа и производителя батареи, поэтому важнее тренд конкретного блока относительно себя самого и соседей, чем абсолютная цифра.

Почему вручную это не работает. На ИБП с тремя линейками по 40 блоков это 120 замеров переносным прибором и протокол раз в квартал. Полдня инженера на один ИБП — и всего четыре точки в год.

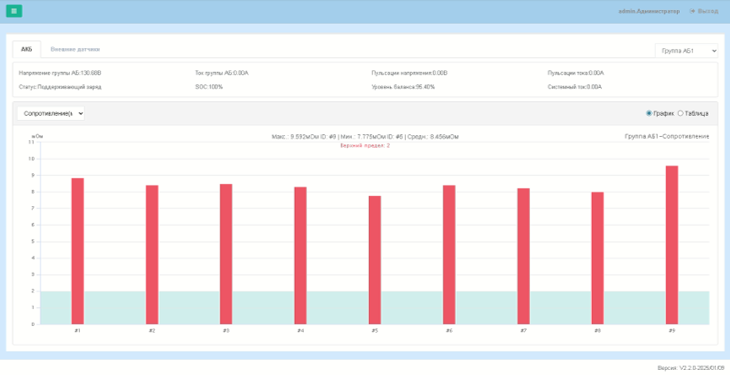

Как это делаем мы. Датчик блока в SystemeBMU меряет внутреннее сопротивление в диапазоне 0,1–50 мОм с точностью 1% ± 25 мкОм — по расписанию и вручную в любой момент, например, после замены соседнего блока или подозрительного события. Тренд копится автоматически, а базовая линия фиксируется с первого дня.

Параметр 4. Баланс внутри линейки: эффект домино

До этого мы говорили о каждой батарее отдельно. Но на объекте они так не работают: в линейке ИБП блоки соединены последовательно, и ток через все одинаковый, а линейки часто стоят параллельно. Отсюда четыре механизма, по которым одна деградировавшая АКБ ускоряет старение остальных.

1. Разбаланс напряжений. При заряде деградировавший блок быстрее остальных достигает верхнего порога напряжения и уходит в перезаряд. При разряде — быстрее теряет напряжение и первым проваливается в глубокий разряд, вплоть до переполюсовки.

2. Искажение режима заряда и разряда всей линейки. Зарядное устройство видит только суммарное напряжение линейки. При заряде оно достигается раньше, чем остальные блоки реально зарядятся, — здоровые блоки хронически недозаряжаются и начинают сульфатироваться. При разряде суммарное напряжение падает раньше, чем линейка реально разрядилась, — время автономии сокращается. Снаружи это выглядит как «ИБП держит 8 минут вместо 15, хотя все батареи проверены».

3. Повышенная нагрузка на исправные блоки. Если линеек несколько, ток между ними распределяется по сопротивлению: линейка со слабым блоком отдает меньше, а нагрузка ИБП не меняется — остальные вынуждены отдавать больший ток, сильнее греются и стареют быстрее. Внутри линейки свой эффект: по закону Джоуля — Ленца (Q = I²·R·t) блок с повышенным сопротивлением выделяет больше тепла и прогревает соседей.

4. Уравнительные токи между параллельными линейками. Если у ИБП несколько линеек в параллель, а их напряжения разошлись, линейки начинают «перекачивать» ток друг в друга, выравнивая потенциалы. Это дополнительный нагрев и микроциклирование и для слабой, и для исправной линейки.

Итог через 6–12 месяцев без поблочного контроля: разброс напряжений внутри линейки растет, «здоровые» блоки начинают деградировать, и проблема из одиночной превращается в групповую.

Как это видно в системе SystemeBMU. У каждого блока есть свой «светофор» — световая индикация статуса прямо на датчике. Инженер в батарейной видит проблемный блок без ноутбука. В интерфейсе блоки сравниваются со средним по своей линейке, а линейки — между собой.

Параметр 5. Ток и напряжение линейки, пульсации

Поблочные датчики отвечают на вопрос «какой блок плохой». Датчики линейки — на вопрос «что с батареей делает ИБП». Ток показывает, идет ли заряд, разряд или подзаряд и с какой интенсивностью. Рост тока подзаряда при неизменном напряжении — один из ранних признаков теплового разгона или внутренних утечек.

Отдельная тема — пульсации. Выпрямитель и инвертор ИБП подмешивают в постоянный ток батареи переменную составляющую. Для батареи это микроциклирование: сотни крошечных «разряд‑заряд» в секунду, которые не дают полезной работы, но греют блоки и ускоряют коррозию решетки. Производители АКБ ограничивают допустимый ripple‑ток. Мы используем ориентир: пульсации выше 5% по току и 2% по напряжению от номинала — повод разбираться с выпрямителем, фильтрами или состоянием конденсаторов ИБП.

Где это срабатывает на объекте: стареющие конденсаторы DC‑шины ИБП, нештатная нагрузка на DC‑шине, проблемы выпрямителя. Батарея здесь — жертва, и без датчика пульсаций виновника не найти: на мультиметре все будет красиво.

Что измеряем мы. Датчики линейки SystemeBMU снимают:

• напряжение линейки — 2–1000 В DC (±0,5%);

• ток — от −1000 до +1000 А (±2%), через датчик Холла, до двух датчиков на линейку;

• пульсации напряжения — 2–100 В (пиковое);

• пульсации тока — до 20% от диапазона датчика Холла.

Параметр 6. Циклы заряда и разряда

Каждый цикл — порция механического износа активной массы (помните осыпание из части 1?). Причем цена цикла сильно зависит от глубины: глубокий разряд изнашивает батарею в разы сильнее неглубокого.

Где это срабатывает на объекте:

• плохая сеть, где ИБП переходит на батареи несколько раз в неделю;

• регламентные тесты с разрядом, после которых батарея не успевает полностью восстановиться до следующего;

• модульные ИБП и переключения нагрузки, когда часть линеек циклируется заметно чаще остальных.

Что нужно контролировать: количество и глубину событий разряда, кривую разряда. По кривой хорошо видно, как меняется поведение батареи год от года. Этот же счетчик помогает оптимизировать эксплуатацию: например, пересмотреть график тестов, если они «съедают» ресурс быстрее, чем реальные отключения.

Параметр 7. SOC — готова ли батарея прямо сейчас

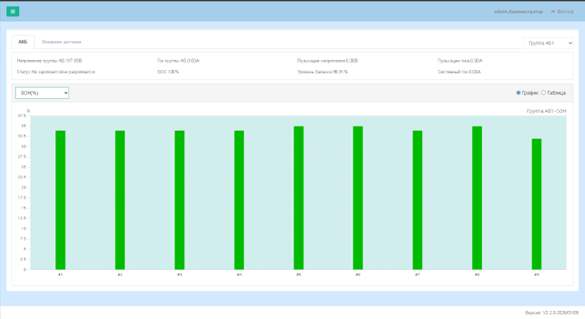

SOC (State of Charge) — степень заряженности. SystemeBMU вычисляет ее на основе напряжения, тока и времени работы с учетом номинальной емкости и характеристик разряда.

SOC закрывает три задачи:

1. Контроль глубины разряда. Разряд ниже ~20% SOC — прямой путь к сульфатации. Предупреждение по глубине разряда помогает поймать ситуации, когда нагрузку держали на батареях дольше разумного.

2. Контроль восстановления. Если через сутки после теста или отключения линейка не вернулась к полному заряду — это хронический недозаряд. Сульфатация начинается именно так: тихо, без аварий, просто SOC 87% вместо 100% неделями.

3. Реальное время автономии. SOC отвечает на вопрос «сколько минут мы продержимся, если сеть пропадет прямо сейчас», а не «сколько обещал паспорт».

Параметр 8. SOH — интегральная оценка здоровья

SOH (State of Health) — степень деградации батареи, то есть насколько ее реальная емкость меньше исходной. Это самый комплексный параметр, и он ближе всего к тому, что на самом деле интересует владельца: сколько батарея способна отдать сегодня.

SOH рассчитывается из внутреннего сопротивления, напряжения под нагрузкой, температуры, саморазряда и емкостных характеристик. Снижение SOH — интегральное следствие всех механизмов разом: коррозии, сульфатации, осыпания, последствий перегрева.

Связь со стандартами: IEC 60 896 и IEEE 1 188 считают концом жизни VRLA момент, когда емкость опускается ниже 80% от номинальной. На практике SOH в зоне 70–80% — сигнал готовить замену. Это и есть «максимально доступное время автономии с учетом состояния АКБ»: не по паспорту, а по факту.

Физически датчики измеряют три величины: напряжение, ток и температуру, плюс сопротивление тестовым воздействием. Все остальное — математика. Поэтому хорошая система мониторинга — это не «много датчиков», а правильная обработка трех сигналов.

Часть 3. «Это все страшилки продавцов мониторинга?»

Справедливый вопрос. Вот, на что все это опирается.

IEC 60896–21/22 (ГОСТ Р МЭК 60896–21-2013 и ГОСТ Р МЭК 60896–22-2015) — методы испытаний и требования к стационарным VRLA. Срок службы задается при определенной температуре, есть испытания на ускоренное старение при повышенной температуре. Критерий конца жизни — емкость ниже 80%. Обратите внимание: «конец жизни» наступает не когда батарея умерла, а когда она отдает меньше 80%.

IEC 62485–2 (ГОСТ Р МЭК 62485-2-2011) — требования безопасности для стационарных батарей: вентиляция, выделение водорода, условия эксплуатации.

IEEE 1188 — Recommended Practice по обслуживанию, тестированию и замене VRLA. Самый практичный документ на тему: регулярные проверки напряжения каждого блока, температуры, омических параметров с трендом относительно baseline, периодические тесты емкости и тот же критерий замены по 80%.

IEEE 1491 — руководство по выбору и применению оборудования для мониторинга стационарных батарей: какие параметры имеет смысл снимать и как.

IEC 61427–1 — требования и методы испытаний батарей для накопителей энергии, где режимы частичного заряда и циклирования разобраны особенно подробно.

EUROBAT задает классы расчетного срока службы VRLA (3–5, 6–9, 10–12, 12+ лет) при 20°C на подзаряде. Заявленные «10–12 лет» — это срок при 20°C, а не при тех температурах, что в реальной батарейной.

А что с последствиями?

• По исследованию Ponemon Institute (заказчик Emerson Network Power, ныне Vertiv), отказ ИБП — причина № 1 незапланированных простоев ЦОД: 25% случаев. Средняя стоимость простоя в выборке — около $740 тыс., почти $9 тыс. за минуту.

• По данным Uptime Institute за 2 024 год, 54% операторов назвали электропитание основной причиной своих значимых инцидентов, а каждый пятый значимый инцидент обошелся дороже $1 млн.

Батарея — не единственная причина отказов ИБП, но одна из самых предсказуемых. Ее деградацию можно увидеть заранее.

Часть 4. Как это устроено в системе SystemeBMU

Покажем на примере SystemeBMU — системы мониторинга АКБ, которую мы делаем в Systeme Electric. Не потому, что это единственный вариант на рынке, а потому что можем рассказать ее устройство изнутри.

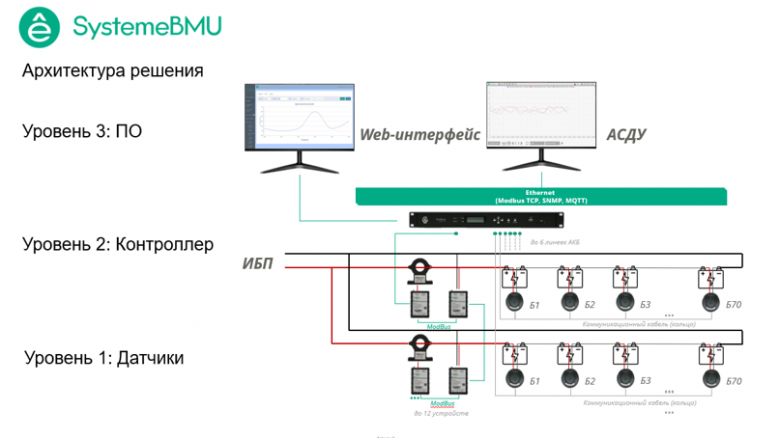

Архитектура трехуровневая.

Уровень 1 — датчики.

• Датчик блока (SBBMSSEB12) ставится на каждую 12-вольтовую АКБ: напряжение 7,5–15,6 В (±0,2%), температура −20…+85°C (±0,5°C), внутреннее сопротивление 0,1–50 мОм. Потребление меньше 90 мВт, в режиме сна меньше 10 мВт — сам датчик батарею не «высасывает». На датчике — светофор статуса и балластная цепь для автобалансировки.

• Датчики линейки: ток (через датчики Холла), напряжение, пульсации.

Датчики блоков соединены в кольцо: при обрыве кабеля или выходе из строя одного датчика данные от остальных продолжают поступать.

Уровень 2 — контроллер.

1 U в стойку. До 6 линеек по 70 блоков — 420 батарей на один контроллер. Считает SOC и SOH на самом устройстве, ведет автобалансировку, хранит данные локально, так что история доступна даже при потере связи с верхним уровнем. Отказоустойчивость заложена в железо: два ввода питания 220 В, два Ethernet‑порта. Плюс 6 дискретных входов и 6 выходов для внешних сигналов (например, для термокомпенсации заряда ИБП) и управляющих команд, RS-485 для внешних Modbus RTU‑устройств (например, датчиков водорода или влажности в батарейной), антенна 4 G.

Уровень 3 — интерфейс и интеграция.

Русскоязычный веб‑интерфейс прямо на контроллере: автоопределение датчиков по серийным номерам, настройка порогов предупреждений и аварий, условия отправки управляющих сигналов. Наверх данные уходят по Modbus TCP, SNMP или MQTT — в SCADA, BMS здания, систему диспетчеризации ЦОД (например, в наш DC Guard).

Следующий шаг — прогноз. Если подключить SystemeBMU к нашей системе мониторинга инженерной инфраструктуры DC Guard, к текущим значениям добавляется модуль предиктивной аналитики. Он рассчитывает старение каждой АКБ и прогнозирует срок выхода из строя. Вопрос «что с батареями сейчас» превращается в «когда и какие блоки закладывать в бюджет на замену».

Часть 5. Что это дает в деньгах и нервах

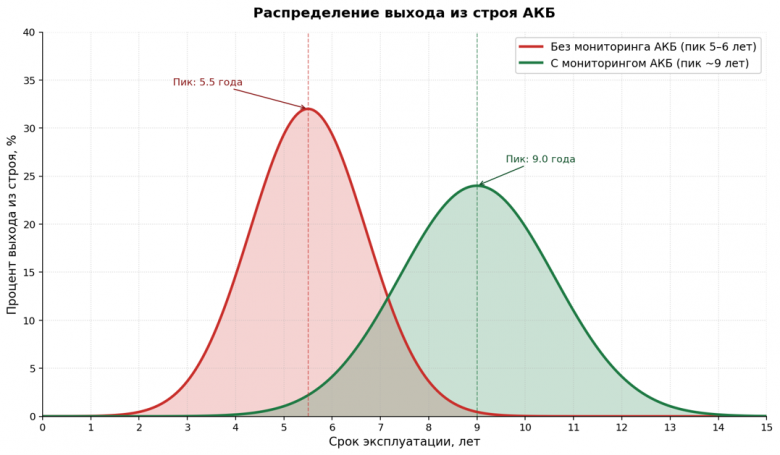

1. Замена по состоянию, а не по календарю. Без мониторинга есть два варианта, и оба плохие. Либо меняете все по паспорту «на всякий случай» и выбрасываете часть живых блоков. Либо ждете, пока ИБП начнет жаловаться, и пару лет работаете на батареях с емкостью ниже 80%.

2. Длиннее реальный срок службы. Мониторинг батарею не лечит, но показывает причины ускоренного старения: перегретую батарейную, отсутствие термокомпенсации, разбаланс, недозаряд после тестов, пульсации от ИБП. Каждая из них устраняется недорого. По нашей оценке, при устранении этих причин средний срок службы стандартных АКБ вырастает на 30–50% — условно с 5–6 до 8–10 лет.

3. Меньше внезапных отказов. Деградационный тренд по сопротивлению и SOH обычно виден за 3–6 месяцев до отказа. Этого достаточно, чтобы заменить блок планово, а не «к утру, любые, что есть на складе».

4. Меньше ручной работы. Квартальный обход с прибором превращается в выгрузку отчета, а журнал для аудита формируется сам.

5. Прогнозируемая автономия. Вы знаете не «по паспорту 15 минут», а сколько реально продержит линейка в ее нынешнем состоянии.

Как это выглядит в TCO. Система мониторинга, как правило, стоит порядка 10–15% от стоимости батарейного массива (или 6–9% от стоимости комплекта «ИБП + АКБ»). Логика окупаемости такая: в первые годы вложения отбиваются за счет отказа от ручных измерений, а дальше начинается главная экономия. Замена массива сдвигается вправо, и за жизненный цикл объекта массивов меняется меньше. Учитывая, что стоимость батарейного массива сопоставима со стоимостью самого ИБП, это заметные деньги.

И это еще без учета стоимости простоя, которого не случилось.

Вместо выводов: три стратегии

А. «Работает — не трогай». Раз в квартал замер напряжения, 12,8 В — норма. Работает до первого отключения сети, после которого появляется формулировка «внезапный отказ батарей».

Б. «Меняем по паспорту». Раз в 5–7 лет все под замену. Часть блоков к этому времени еще жива — деньги в утиль. Часть умерла на третьем году — и два года ЦОД жил на честном слове.

В. «Работаем по состоянию». Каждый блок под непрерывным контролем по всем восьми параметрам, причины ускоренного старения устраняются, замена планируется по фактическому тренду. Не раньше, чем нужно, и не позже.

Разница между А/Б и В — не в стоимости оборудования мониторинга. Она в цене одного незапланированного простоя или нескольких целых массивов за весь срок жизненного цикла объекта.

Что можно проверить даже без всякого мониторинга

• Температуру у самих батарей, а не у потолка. Выше 25°C — вы уже платите ресурсом.

• Включена ли термокомпенсация подзаряда в ИБП и где стоит ее датчик.

• Поблочное напряжение подзаряда. Пройдитесь мультиметром по одной линейке: если разброс между блоками больше пары десятых вольта, разбаланс уже есть.

• Восстанавливается ли заряд после ежемесячного теста.

• Есть ли базовая линия внутреннего сопротивления. Без нее любые будущие замеры — просто цифры.

Если после этого захочется видеть все это не раз в квартал, а постоянно, — вы знаете, какой класс систем для этого существует.

А как устроен контроль батарей у вас? Измеряете внутреннее сопротивление, полагаетесь на самотест ИБП или меняете АКБ по календарю? Бывали «внезапные» отказы, которые потом оказались вполне закономерными? Делитесь в комментариях — разберем интересные случаи.
