Привет, Хабр! Вновь на связи команда техподдержки РТК‑Сервис, и сегодня мы завершаем цикл статей про рамановские усилители. Финальным аккордом станет DWDM Surpass hiT 7 300 Coriant.

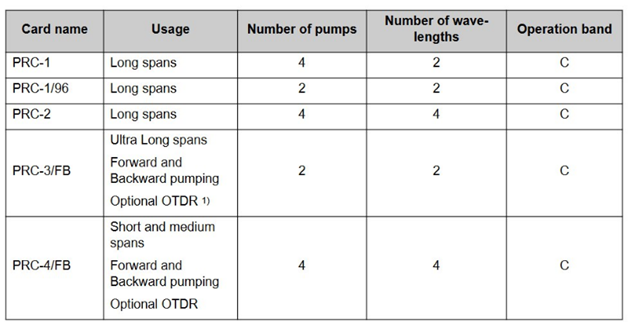

В оборудовании DWDM Surpass hiT 7 300 есть 4 поколения рамановских усилителей:
1. PRC-1 (80 каналов, обратное включение) и PRC-1/96 (80/96 каналов, обратное включение).
2. PRC-2 (96 каналов, обратное включение)
3. PRC-3/FB (96 каналов, прямое и обратное включение, опционально — OTDR)
4. PRC-4/FB (96 каналов, прямое и обратное включение, опционально — OTDR)

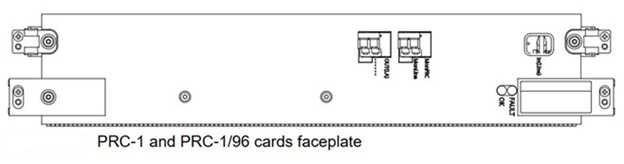

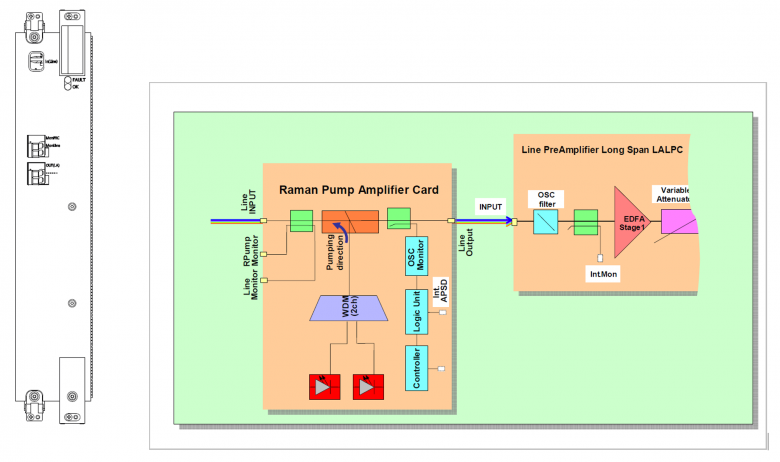

Все оптические розетки на модуле PRC-1 имеют стандартный LC‑PC разъём, при этом подключение к линейному оптическому кроссу — разъемное (без сварки, через обычный пачкорд).
Защитные меры:
1. Применяется лазер класса 1 М с защитой типа APSD.

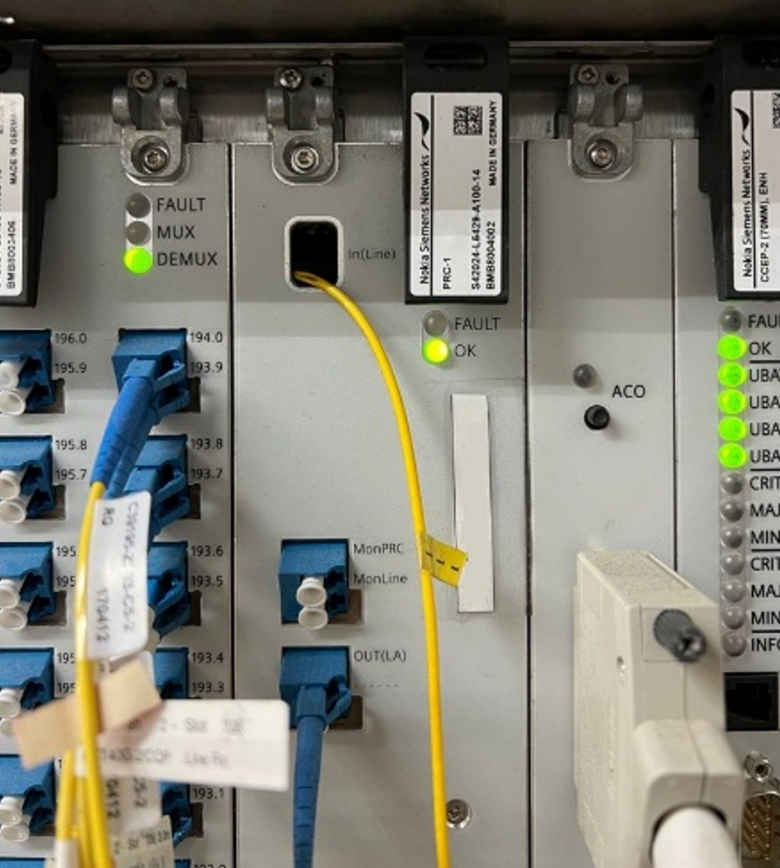

2. Предусмотрена конструктивная защита — для отключения линейного пачкорда необходимо предварительно вытащить модуль.

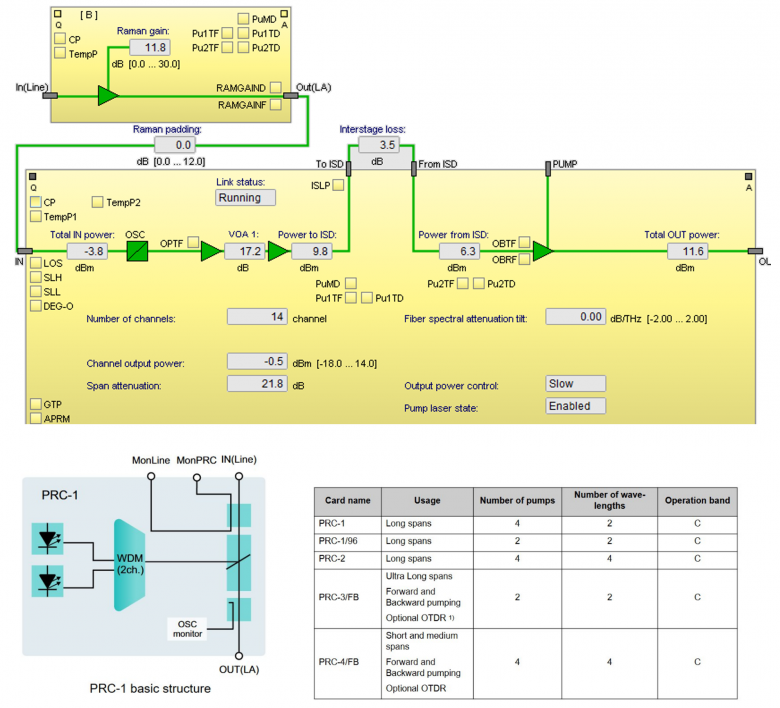

3. При аппаратном повреждении (вышел из строя модуль) ОМС переходит в состояние «Frozen», означающее, что как только неисправный модуль будет заменен, ОМС автоматически запустится и линк перейдет в состояние Running (на скриншоте ниже — Link status Running).
4. При работах с кабельным повреждением, необходимо перевести ОМС в состояние «Prestart», чтобы отключить механизм автоматического восстановления линии.

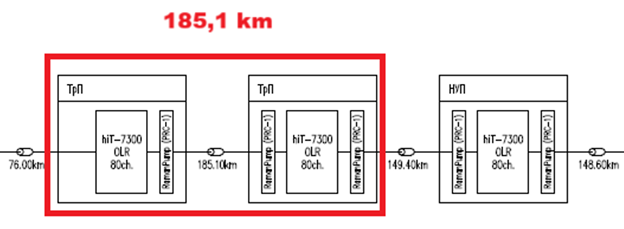

На сети федерального оператора связи максимальная длина участка с рамановскими усилителями на оборудовании DWDM Coriant равна 185,1 км.

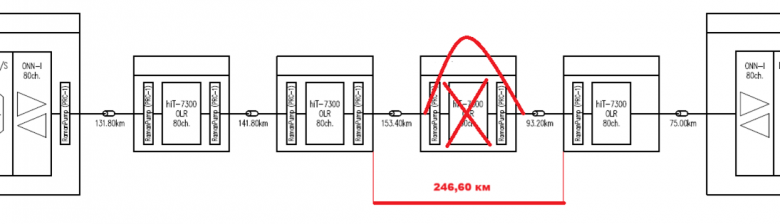

В аварийной ситуации длина максимального участка составляла 246,6 км.
Разбор получился компактным, но, надеемся, от этого не менее полезным.
И в завершении хотим поделиться с вами нашей наработкой — собрали в одном файле все сравнительные характеристики раманов от разных производителей (ECI, Т8, VPG Laserone, Huawei, Alcatel/Nokia, Coriant/Siemens), включая такие параметры, как тип усилителя, платформа, количество диодов накачки, наличие OSC и OTDR, максимальная выходная мощность, усиление, тип защиты и разъемов, спектральный диапазон и примеры длин участков. Скачать можно тут.
До новых встреч!
