Краткое содержание:
Треки
Соревнования проводились по трем трекам.
- «Водные ракеты» – для школьников 10-14 лет.
- «Твердотопливные ракеты» – возраст участников 14-17 лет.
- «Открытое небо» для студенческих команд, готовящихся к международным соревнованиям (полёт до 10 000 метров).
Водные ракеты
Из советского детства, когда пластиковые пакеты еще стирали и сушили на прищепках, а жестяные баночки от фанты и пива были элитарными предметами коллекционной роскоши, я помню вот такую штуку:
А потом появились пластиковые бутылки и наступила золотая эра водных ракет.
Панк-стайл ракета.
Одна из самых больших в мире водных ракет.
2008
2010
2011
2012
2014
2015
2016
2017
2018
А вот такая водная ракета взлетела на 534 метра:
Приз $10,000 за самый высокий полёт:
Как построить двухдвигательную водную ракету:
Даже у NASA есть мануалы по водным ракетам:
Как было у нас
Возраст участника: 10-14 лет
Первая ступень. Надо было спроектировать и построить водную ракету с
электронной бортовой системой и механизмом спасения на базе конструктора (Arduino).
Вторая ступень. Надо спроектировать и построить ракету без конструктора (собственной разработки) с электронной бортовой системой и механизмом спасения. Нет ограничений на конструкцию. Задача — достижение максимальной высоты.
Заочный тур и видеоотчеты:
Твердотопливные ракеты
Первая ступень. Надо спроектировать и построить ракету со стартовой массой до 1150 г. с электронной системой управления и механизмом спасения на базе конструктора Arduino.
Вторая ступень. Спроектировать и построить ракету собственной разработки (без использования конструктора) с электронной системой управления и механизмом спасения.
*Во вторую ступень допускаются команды, прошедшие первую ступень, или студенческие команды.
Летаем вот на таких двигателях:
Россия снова включается в космическую гонку с США! Модельный ракетный двигатель РД1-100-7 намного мощнее советских МРД. Теперь российские ракетомоделисты могут смело хвалиться эффектными запусками перед западными коллегами.
Этот двигатель для моделей ракет продолжает хорошо зарекомендовавшую себя линейку РД1. Особые технологии производства и высокоточный расчет площади поверхности значительно повысили мощность двигателя.
Новый ракетный двигатель рассчитан в первую очередь на опытных ракетомоделистов.
ОГРАНИЧЕНИЕ ПО ВОЗРАСТУ
От 16 лет!
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Диаметр наружный 29 мм
Длина 240 мм
Длина канала 195 мм
Масса 200 гр
Импульс тяги суммарный 100-110 Н•с
Тяга максимальная 120 Н
Тяга средняя 50 Н
Время горения заряда 2 с
Время горения замедлителя 7 с.
и вот на таких:
Россия снова включается в космическую гонку с США! Модельный ракетный двигатель РД1-300-0 догнать и перегнать и мы это сделали. Самый мощный двигатель который можно заказать только у нас.
ОГРАНИЧЕНИЕ ПО ВОЗРАСТУ
От 16 лет!
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Тяга максимальная 330 Н
Тяга средняя 180 Н
Время горения заряда 2,5 с
Время горения замедлителя — нет.
УСЛОВИЯ И ПРАВИЛА ЭКСПЛУАТАЦИИ
Хранить в сухом месте при температуре от -20 до +30 ?С.
Поджиг производить специализированным электрическим запалом (поставляется в комплекте).
Запал вставлять до упора на глубину 36 мм.
Во время работы двигателя находится на расстоянии не менее 10 м.
Категорически запрещается доработка двигателя.
Примерный график тяги.
Запалы:
Вот наглядно как работает движок:
А тут безумный эксперимент с твердотопливным ракетным двигателем:
Открытое небо
Студенческие команды, готовящиеся к международным соревнованиям IREC
Проектирование и постройка ракеты для полетов на высоту от 3 000 до 10 000 метров с 1,5 кг полезной нагрузки на борту.
Стоимость старта ракеты с учетом двигателя: 24 000 руб.
Так проходит международный чемпионат в Америке.
The Intercollegiate Rocket Engineering Competition проводятся с 2006 года.
2014
2015
2016
2017
2018
Beginning in 2017, ESRA's Intercollegiate Rocket Engineering Competition (IREC) became the flagship activity of a new annual event called the Spaceport America Cup (SA Cup).
Внеконкурсное участие «Мастер»
Если вам вдруг более 23 лет и вы хотите строить ракеты, то можно зарегистрировать команду на любой из треков, указав категорию «Мастер». Но пуски за свой счет. Стоимость твердотопливных движков от 5000 до 35 000 руб.
Вести с полей
Стайки школьников с научными руководителями приехали и стали доставать из вот таких ящиков барахло.
И собирать свои ракеты.
Скотч, ватман, пластиковая бутылка ...
… и немного ардуино — ракета готова.
А вот эти пацаны точно уделают Илона Маска:
И девчонки.
Первые тестовые запуски на аэродроме
Шел дождик и водная ракета.
«Знать путь и пройти его — не одно и тоже.»
Столкновение с реальностью пошло на пользу многим ракетчикам. Кто-то наконец-то понял, зачем нужен парашют.
Доработка ракет перед финалом
3д-принтер печатает долго… можно и о прожитых годах подумать… о всех десяти...
Мастер-класс по RimWorld пока печатается обтекатель на 3д-принтере:
— Где твоя собака?
— Вот, она сдохла.
— А почему она сдохла?
— Вот из-за кого она сдохла я здесь закопал.
Все кому не лень пошутили про «Space Й».
Второй заезд на аэродром и финальные запуски
Команда девчонок, одной из них 10 лет. Ждут своей очереди.
Контакты для дистанционного старта.
Пилот пытается сбежать из ракеты.
Красная кнопка.
Пульт управление запуском.
Заботятся о своем малыше.
«Ракета с неправильными формулами». Пытаются донастроить электронику перед стартом, хотя дождь.
На старт надо приходить с полностью собранной ракетой, но как всегда.
Ровно ли ?
Вжжжжуууух!
А потом ракеты начали приземляться…

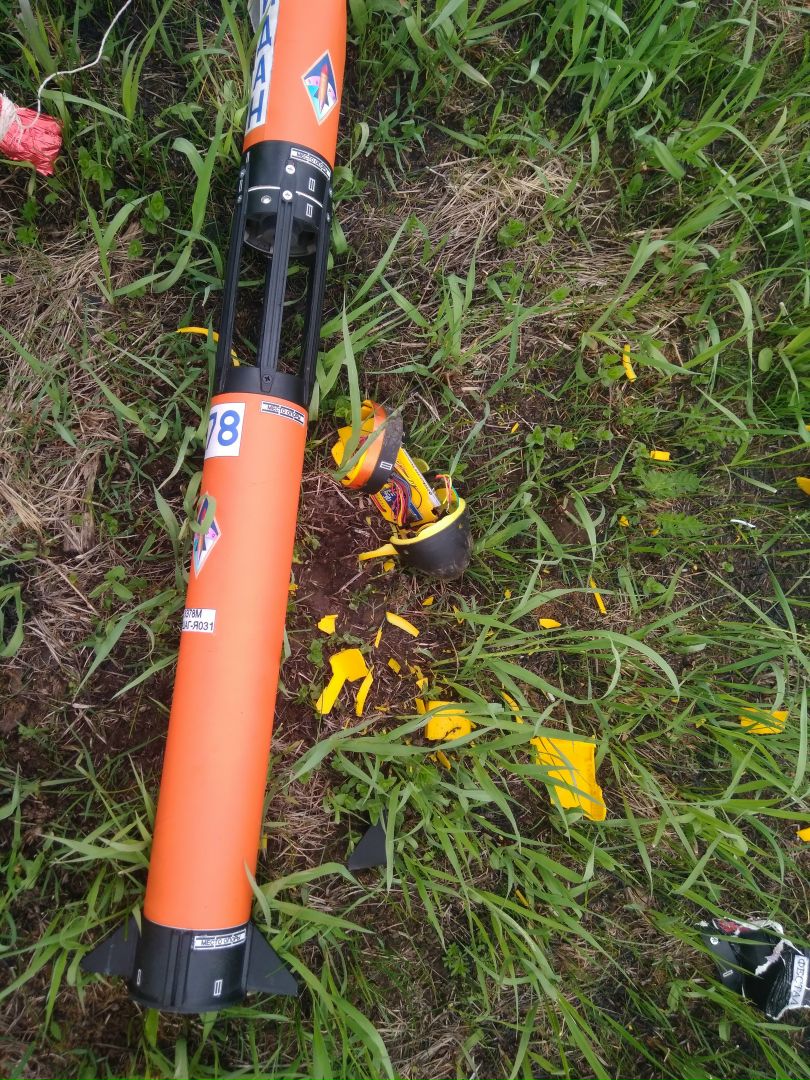

Оригинальная конструкция корпуса. Но если не выпустли парашют — кранты.
Иногда парашют выпустил, а он не раскрылся — тоже кранты.
И опять.
И опять.
В одной из приземлившихся ракет мы реально нашли дождевого червяка.
За кадром остались поисковые команды, которые бегали по болоту и выкапывали обтекатели, лазили на берёзки за полезной нагрузкой. Были и те, кто успешно взлетел и приземлился, но кому это интересно?
Было весело и вдохновляюще.
Надеюсь, что ракеты будут летать на Луну и Марс, а не соседние континенты.
Самое главное
Обед на аэродроме.
СМИ
- sochisirius.ru/news/2688
- obninsk.bezformata.com/listnews/raketostroeniyu-raketostroitelnij/71128822
- rsci.ru/grants/grant_news/284/241471.php
- www.skoltech.ru/2019/05/21-komanda-zapustila-rakety-v-finale-sorevnovanij-raketnogo-dvizheniya
Контакты организаторов
- www.facebook.com/spacecontest
- vk.com/spacecontestru
- www.gorocket.ru
- hello@gorocket.ru
P.S.
Застряла ракета на дереве, запутался парашют, и все дружно стали звать меня, потому что у меня есть реактивный ранец. Но я еще не умею летать, а вот привязывать аппарат к брусьям — умею:
